貼片電阻的選購與尺寸代碼解析

作者: 深圳市昂洋科技有限公司發表時間:2025-01-08 13:56:50瀏覽量:478

貼片電阻,因其小巧的體積和高效的性能,在現代電子設備中扮演著不可或缺的角色。它們像微型方塊或圓柱一樣被精確地“粘貼”在電路板上,用于控制電流的大小。為了確保電子設備能夠正常運行,選購合適的貼片電阻變...
文本標簽:

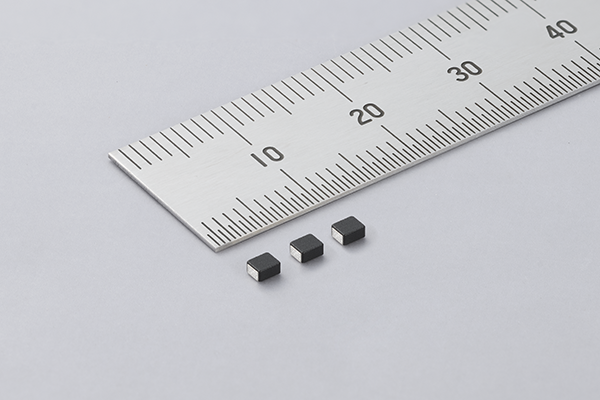

貼片電阻,因其小巧的體積和高效的性能,在現代電子設備中扮演著不可或缺的角色。它們像微型方塊或圓柱一樣被精確地“粘貼”在電路板上,用于控制電流的大小。為了確保電子設備能夠正常運行,選購合適的貼片電阻變得尤為重要。本文將詳細介紹貼片電阻的選購要點及其尺寸代碼,幫助您做出明智的選擇。




一、貼片電阻的選購要點


電阻值:電阻值是選擇貼片電阻的首要因素。每個貼片電阻都有其特定的阻值,通常以歐姆(Ω)、千歐姆(KΩ)和兆歐姆(MΩ)為單位。選擇合適的電阻值,需要根據電路的具體需求來確定。


精度:精度表示實際阻值與標稱阻值的接近程度,通常以百分比表示,如±1%、±5%等。精度越高,價格通常也越高。對于需要精確控制電流的應用場景,應選擇高精度電阻。


功率:功率決定了貼片電阻能承受的最大電流。功率等級通常有1/8W、1/4W、1/2W、1W等。在電流較大的電路中,應選擇功率較大的貼片電阻以防止過熱損壞。


尺寸:貼片電阻的尺寸通常以長寬高(長度、寬度、高度)為單位表示,常見的尺寸代碼有0201、0402、0603、0805、1206等。這些數字代表電阻的長和寬,單位為英寸。例如,0402表示電阻的尺寸為0.04英寸×0.02英寸(約1.0mm×0.5mm)。在電路板空間有限的情況下,應選擇更小尺寸的電阻。


溫度系數:溫度系數表示電阻值隨溫度變化的程度。溫度系數越小,電阻的穩定性越好。對于需要在不同溫度下穩定工作的電路,應選擇溫度系數低的貼片電阻。


品牌信譽:知名品牌通常具有更好的產品質量和售后服務。在選擇貼片電阻時,應考慮品牌的信譽度和市場口碑。


二、貼片電阻的尺寸代碼詳解


0201封裝:長度0.60±0.05mm,寬度0.30±0.05mm,高度0.23±0.05mm。這是體積最小的貼片電阻,適用于對空間要求極高的場合,如手機、平板電腦等。


0402封裝:長度1.00±0.10mm,寬度0.50±0.10mm,高度0.30±0.10mm。這是一種較為常用的小型貼片電阻,平衡了尺寸和性能,廣泛應用于各種電子產品。


0603封裝:長度1.60±0.15mm,寬度0.80±0.15mm,高度0.40±0.10mm。這是一種較為常用的中等尺寸貼片電阻,具有較好的功率處理能力,適用于電流稍大的電路。


0805封裝:長度2.00±0.20mm,寬度1.25±0.15mm,高度0.50±0.10mm。這是一種中等尺寸的貼片電阻,功率處理能力更強,適用于需要更高功率的電路。


1206封裝:長度3.20±0.20mm,寬度1.60±0.10mm,高度0.55±0.10mm。這是一種較大尺寸的貼片電阻,功率處理能力更強,適用于需要更高功率的電路。


其他封裝尺寸:如1210、1812、2010、2512等,這些封裝尺寸的長度和寬度依次增大,適用于不同的功率和電流需求。一般來說,貼片電阻的封裝尺寸越大,其能夠承受的功率也越大。


選購貼片電阻時,需要綜合考慮電阻值、精度、功率、尺寸、溫度系數等多個因素,并選擇信譽良好的品牌和供應商。同時,了解不同封裝尺寸及其對應的代碼,有助于在電路板設計中更合理地安排空間。在焊接和使用過程中,也需要注意溫度控制、避免機械沖擊和振動等事項,以確保電子設備的正常運行和性能表現。
